Byggplanering: från idé till färdig ritning

Byggplanering är grunden för varje framgångsrikt byggprojekt — utan en genomarbetad plan riskerar du förseningar, kostnadsöverskridanden och konflikter med myndigheter. Oavsett om du planerar ett enfamiljshus, en kommersiell fastighet eller ett infrastrukturprojekt, avgörs projektets öde långt innan den första spaden sätts i marken. En strukturerad planeringsprocess säkerställer att alla inblandade parter — från arkitekter och konstruktörer till byggherrar och kommunala handläggare — arbetar mot samma mål med samma information.

Planeringsprocessen steg för steg

En genomtänkt byggplanering börjar med att definiera projektets omfattning, mål och ekonomiska ramar. Utan tydliga ramar tenderar projekt att växa okontrollerat — ett fenomen som inom branschen kallas scope creep. Det är här idén transformeras till en hanterbar plan med konkreta delmål och ansvariga.

Fas 1: Behovsanalys och idéfas

I det allra första steget kartlägger du vad som ska byggas, varför och för vem. Frågor att besvara inkluderar:

• Vad är byggnadsändamålet — bostad, kontor, industri eller offentlig verksamhet?
• Vilka tekniska krav ställer verksamheten på byggnaden?
• Vad är den totala budgetramen, inklusive oförutsedda kostnader?
• Vad är den önskade tidsplanen från byggstart till inflyttning?

Under behovsanalysen är det klokt att anlita en byggherre­konsult eller en erfaren projektledare som kan identifiera fallgropar tidigt. Om du precis har startat ett byggföretag och navigerar din första planeringsprocess kan du läsa mer om de grundläggande förutsättningarna i vår guide Sådan startar du ett byggföretag från början.

Fas 2: Programhandling och systemhandling

Programhandlingen är det dokument som beskriver projektets funktion och krav utan att specificera lösningar. Det är arkitektens och ingenjörens underlag för att ta fram systemhandlingar, som i sin tur visar hur kraven ska uppfyllas på ett övergripande plan — till exempel val av stomsystem, installationsprinciper och materialval.

Fas 3: Bygghandling och förfrågningsunderlag

Från systemhandlingar utvecklas bygghandlingar, det vill säga de kompletta ritningar och beskrivningar som entreprenören använder på byggplatsen. Parallellt upprättas ett förfrågningsunderlag (FU) som används vid upphandling av entreprenörer och underentreprenörer. Kvaliteten på förfrågningsunderlaget har direkt inverkan på anbud­prisernas precision och risken för tilläggsarbeten.

Markering och mätning av byggplats

Innan ritningarna kan omsättas i verklighet måste byggplatsen noggrant märkas ut och mätas. Detta arbete utförs av lantmätare och inmätningstekniker och är ett lagstadgat moment i byggprocessen enligt Plan- och bygglagen (PBL). Felaktiga utstakning kan leda till att byggnaden hamnar fel på tomten, vilket i värsta fall kräver rivning och ombyggnad.

Utstakning och lägeskontroll

Utstakning innebär att byggnadens läge, höjd och utsträckning markeras fysiskt på tomten i enlighet med de godkända ritningarna. Detta görs normalt i två steg:

1. Grov utstakning — utförs innan grävning påbörjas och markerar byggnadens ungefärliga position med träpålar och snöre.
2. Fin utstakning — sker efter att grunden är schaktad och anger exakta koordinater för grundläggning, pelare och väggar.

Lägeskontroll är en oberoende kontroll som utförs av en certifierad kontrollant och verifierar att utstakningen stämmer med bygglovet. Kommunen kan kräva att lägeskontrollrapporten inlämnas innan bygget får fortsätta.

Höjdsättning och nollpunktsbestämning

Byggnadens höjdläge — vanligtvis angivet som +0,00 FFB (färdigt golvbjälklag) — fastställs i förhållande till ett referenssystem, oftast RH 2000 (rikshöjdsystemet). Korrekt höjdsättning är avgörande för dagvattenhantering, anslutning till VA-ledningar och tillgänglighetsanpassning av entréer.

Moderna mätmetoder inkluderar GPS-baserad totalstation, drönarkartläggning med fotogrammetri och laserskanning. Dessa tekniker ökar precisionen och minskar mätningstiden jämfört med traditionella metoder.

Ritningsstandarder och krav

I Sverige regleras ritningskrav primärt av Plan- och bygglagen (2010:900), Plan- och byggförordningen (2011:338) samt Boverkets byggregler (BBR). Alla ritningar som lämnas in till kommunen för bygglovsprövning måste uppfylla specifika formkrav gällande skala, redovisning och informationsinnehåll.

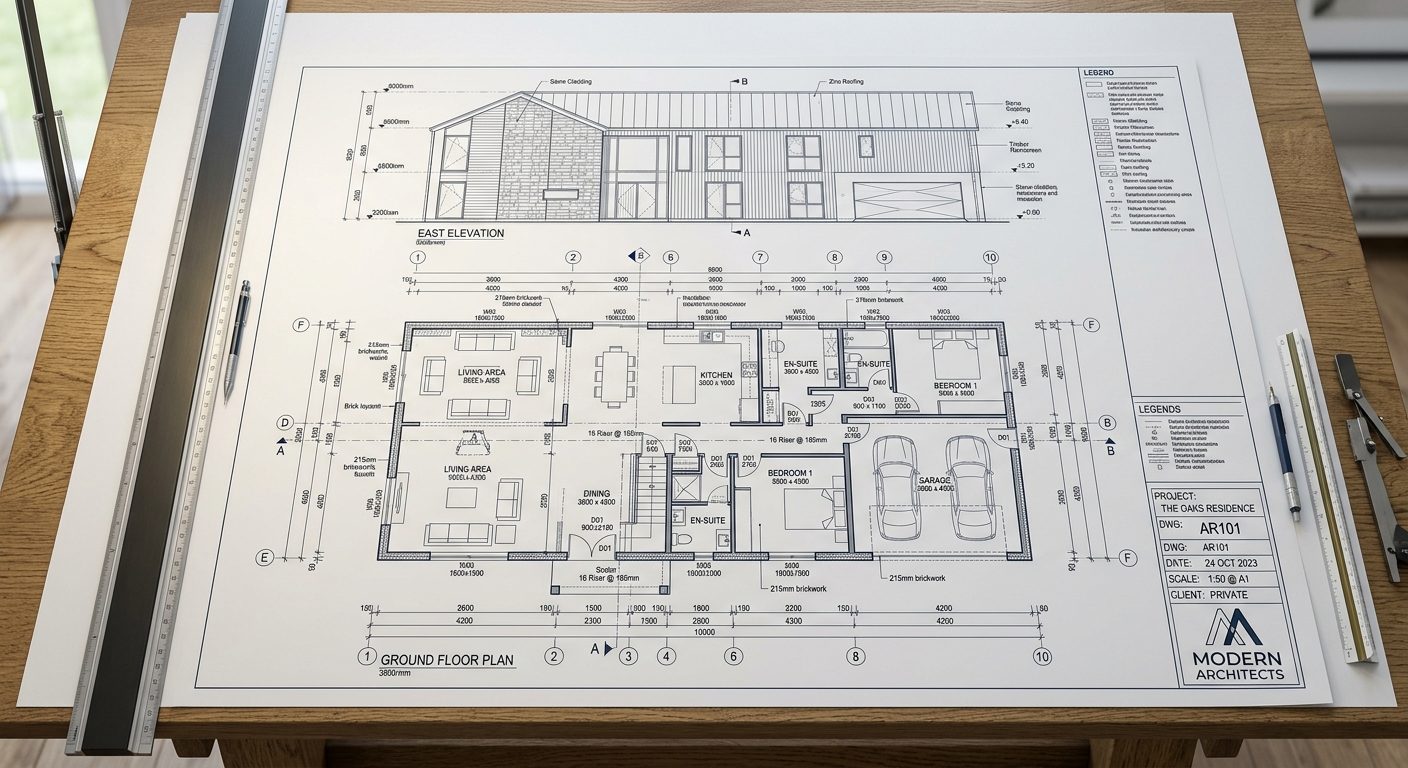

Obligatoriska ritningstyper vid bygglovsansökan

• Situationsplan — visar byggnaden i förhållande till tomtgränser, grannfastigheter och befintliga byggnader. Skala 1:500 eller 1:1000.
• Planritning — redovisar varje våningsplan med rummens funktion, mått och inredning. Vanlig skala 1:100.
• Sektionsritning — ett vertikalt snitt genom byggnaden som visar höjder, bjälklagstjocklekar och taklutning.
• Fasadritning — alla fasader ska redovisas med material- och färgangivelser, fönster- och dörrplacering samt marknivå.

Digitala format och BIM

BIM (Building Information Modeling) har blivit branschstandard för större byggprojekt. I ett BIM-projekt samlas all information om byggnaden i en tredimensionell digital modell som alla projektdeltagare delar. Detta eliminerar tolkningsfel och möjliggör kollisionskontroll — det vill säga automatisk identifiering av konflikter mellan till exempel ventilationskanaler och bärande konstruktioner.

Filformatet IFC (Industry Foundation Classes) är det öppna standardformat som möjliggör utbyte av BIM-data mellan olika program. Boverket arbetar aktivt med att integrera BIM-krav i regelverket för offentliga byggprojekt.

Arbetsdokument och detaljritningar

Bygghandlingarna som används direkt på arbetsplatsen är mer detaljerade än bygglovsritningarna och innehåller specifik information om konstruktion, installationer och material. Dessa dokument kallas arbetsritningar eller verkstadsritningar och är vad hantverkare, underentreprenörer och byggledare faktiskt arbetar efter.

Konstruktionsritningar

Konstruktionsritningar upprättas av en konstruktör (konstruktionsingenjör) och specificerar:

• Dimensionering av bärande delar — balkar, pelare, plattor och fundament
• Armerings­ritningar för betongkonstruktioner med stavdiameter, antal och placering
• Förband och infästningar i trä- och stålkonstruktioner
• Laster och lastförutsättningar enligt Eurocode-standarderna

Installations­ritningar (VVS, el och ventilation)

Installations­ritningarna täcker de tekniska systemen i byggnaden och upprättas av respektive fackingenjör:

• VS-ritningar — rörsystem för vatten, avlopp och värme
• Ventilationsritningar — kanaldragning, don och aggregatplacering
• Elritningar — ledningsdragning, ursparingar och apparatplacering

Samordningen mellan dessa discipliner är en av de mest kritiska delarna i ritningsarbetet. Kollisioner mellan kanaler, rör och bjälklag är en vanlig orsak till förseningar på byggplatsen. Effektiv projektledning är nyckeln till att hålla samordningsprocessen på rätt spår — läs mer i vår artikel om Projektledning på byggplatsen: beprövade metoder.

Detalj­ritningar och anslutningsdetaljer

Detalj­ritningar visar komplicerade konstruktiva lösningar i stor skala, vanligtvis 1:5 eller 1:10. Typiska detaljer är:

• Grundläggning och dräneringsanslutning
• Takfot, taknocksdetalj och vindskydd
• Fönster- och dörrsmygar med tätning och isolering
• Rörelsefogar i fasad och bjälklag

Kvalitetskontroll av ritningar

En ritning som innehåller fel kan leda till byggfel som är kostsamma att åtgärda i efterhand. Det är därför avgörande att alla ritningar genomgår en strukturerad granskning innan de används på byggplatsen eller lämnas in till myndigheter.

Intern granskning — fyra ögons principen

Varje ritning bör granskas av minst en person som inte har upprättat den. Granskningen kontrollerar:

1. Att ritningsinformationen är fullständig och korrekt
2. Att skala, symboler och beteckningar följer standarderna SS-ISO 128 och SIS-TS 21144
3. Att ritningen överensstämmer med övriga handlingar i projektet
4. Att myndighetskraven är uppfyllda

Samordningsgranskning

I samordningsgranskningen kontrolleras att olika discipliners ritningar inte är motstridiga. I BIM-baserade projekt utförs detta automatiskt via kollisionskontroll (clash detection) i programvaror som Navisworks eller Solibri. I traditionella projekt görs det manuellt genom att lägga ritningar ovanpå varandra — en tidskrävande men nödvändig process.

Revisions­hantering

När en ritning ändras måste ändringen dokumenteras tydligt. Varje ritning bär ett revisionsnummer och en revisionsdatum. Det är byggledningens ansvar att säkerställa att alla aktörer på byggplatsen alltid arbetar med den senaste revisionen. Hantering av föråldrade ritningar är en vanlig orsak till byggfel och kostsamma misstag.

Kommunikation med myndigheter

Dialogen med kommunens byggnadsnämnd är en central del av planeringsprocessen. Att etablera en tidig och öppen kommunikation med handläggarna kan spara veckor i handläggningstid och förebygga onödiga avslag.

Förhandsbesked och startbesked

Innan en formell bygglovsansökan lämnas in kan du begära ett förhandsbesked från kommunen. Förhandsbeskedet ger svar på om den tänkta åtgärden överhuvudtaget är möjlig på den aktuella platsen utifrån gällande detaljplan eller områdesbestämmelser.

När bygglovet är beviljat krävs också ett startbesked innan byggarbetena får påbörjas. Startbeskedet förutsätter att en kontrollplan är godkänd och att en kontrollansvarig (KA) med rätt certifiering är utsedd. Kontrollansvarig har ett lagstadgat ansvar för att kontrollplanen följs under hela byggprocessen.

Tekniskt samråd

För de flesta byggprojekt som kräver bygglov hålls ett tekniskt samråd med kommunen. Vid samrådet går man igenom kontrollplanen, vem som är kontrollansvarig och hur projektet avviker från, eller uppfyller, gällande krav. Protokollet från tekniskt samråd är ett viktigt dokument som styr resten av byggprocessen.

Slutbesked och slutdokumentation

När bygget är färdigställt ska kommunen utfärda ett slutbesked. Utan slutbesked får byggnaden inte tas i bruk. För att få slutbesked krävs att:

• Kontrollplanen är fullt utförd och dokumenterad
• Eventuella villkor i bygglovet är uppfyllda
• Slutintyg från kontrollansvarig är inlämnat
• Nödvändiga intyg från fackkontrollanter (el, VVS etc.) är inlämnade

Det är också vid denna tidpunkt som den ekonomiska helhetsbilden bekräftas. Om projektet finansierats med externa medel kräver långivaren ofta slutdokumentation som bevis på att byggnaden är godkänd. Du kan läsa mer om hur byggprojekt finansieras i vår guide om Finansiering av byggprojekt: lån och investeringar.

För ytterligare vägledning om byggprocessens legala ramar rekommenderar vi att ta del av Boverkets officiella regler för byggande samt information från Sveriges Arkitekter, som publicerar branschriktlinjer för ritningsframtagning och kvalitetskontroll.

Vanliga frågor

Hur lång tid tar en byggplanering från idé till godkända ritningar?

Tidsåtgången varierar kraftigt beroende på projektets storlek och komplexitet. För ett mindre enfamiljshus kan processen ta tre till sex månader, medan ett större kommersiellt projekt eller ett flerbostadshus kan kräva ett till tre år. Kommunens handläggningstid för bygglov varierar men ska enligt lag inte överstiga tio veckor för normala ärenden. Förberedelse och tidig myndighetsdialog kan korta ner den totala planeringstiden avsevärt.

Vem får upprätta ritningar för en bygglovsansökan?

Det finns inga formella krav på vem som får rita, men ritningarna måste uppfylla alla tekniska och formella krav som kommunen ställer. I praktiken anlitas arkitekter för gestaltning och planritningar, konstruktörer för bärande delar och installationsingenjörer för VVS och el. För komplexa projekt är det ett krav att en certifierad kontrollansvarig (KA) är utsedd, vilket indirekt kräver professionell medverkan i hela ritningsprocessen.

Vad är skillnaden mellan en bygglovsritning och en arbetsritning?

Bygglovsritningar används för myndighetsprövning och redovisar byggnaden på ett övergripande plan — placering, utseende, planlösning och höjder. Arbetsritningar är de detaljerade dokument som hantverkare och entreprenörer faktiskt bygger efter. De innehåller exakta dimensioner, materialspecifikationer, armeringsritningar och installations­detaljer. Arbetsritningar upprättas normalt efter att bygglovet beviljats och är betydligt mer detaljerade än bygglovshandlingarna.

Kan man ändra ritningarna efter att bygglovet beviljats?

Ja, men ändringar som avviker från det beviljade bygglovet kräver ett nytt lov eller en anmälan. Mindre avvikelser kan hanteras via en ändring av kontrollplanen och godkännas av kommunens handläggare utan ett nytt formellt beslut. Större förändringar — som ändrad planlösning, ökad byggarea eller förändrat utseende — kräver normalt ett nytt bygglovsärende, vilket kan fördröja projektet och medföra extra kostnader.
